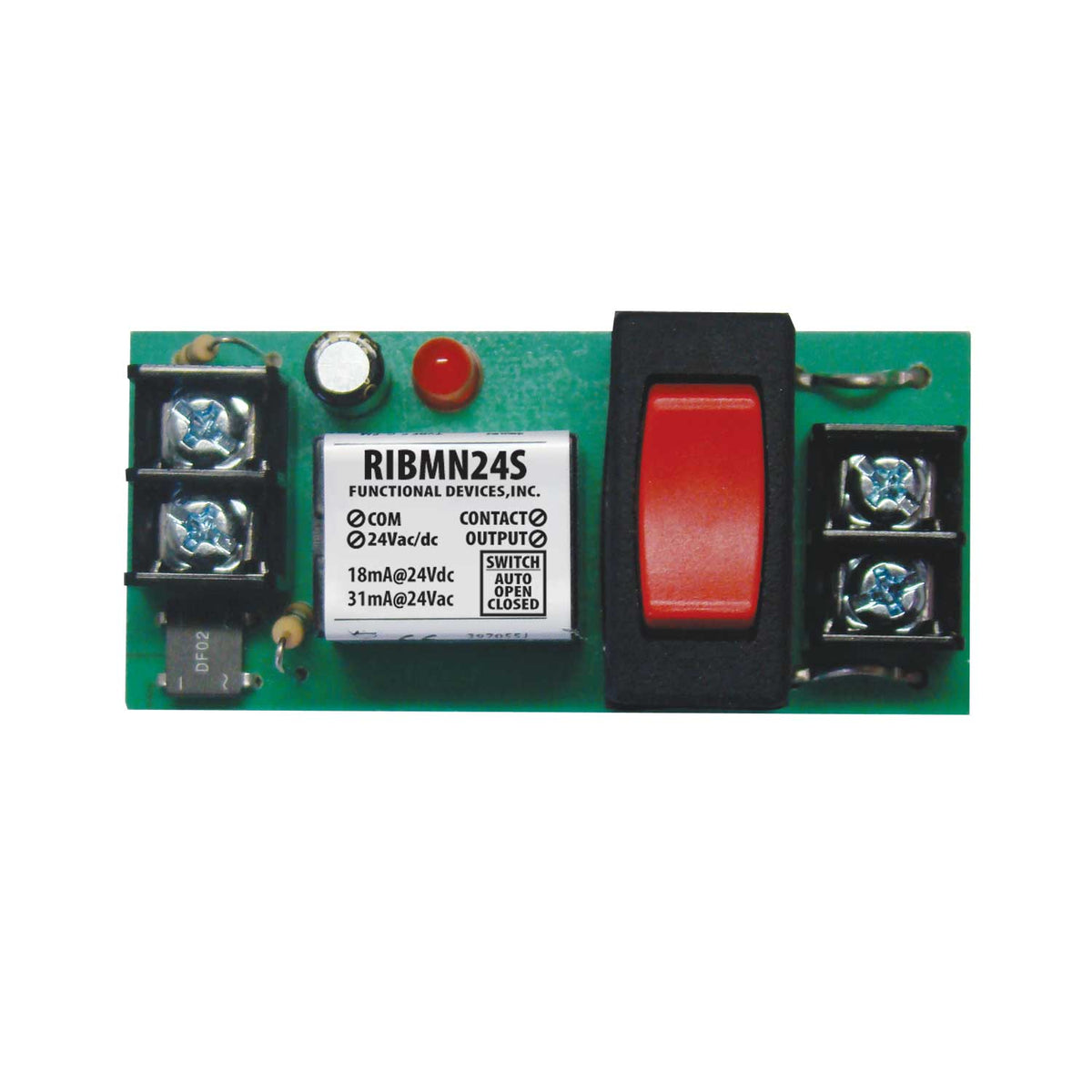

RIBMN24S | Panel Relay 2.75x1.25in 15Amp SPST + Override 24Vac/dc | Functional Devices
Pilot Relay, 15 Amp SPST + Override, 24 Vac/dc Coil, 2.75" Track Mount
Documents and manuals
Functional Devices RIBMN24S Documents
Overview
Details for RIBMN24S
Panel Relay 2.75x1.25in 15Amp SPST + Override 24Vac/dc
Specifications
# Relays & Contact Type: One (1) SPST Continuous Duty Coil
Expected Relay Life: 10 million cycles minimum mechanical
Operating Temperature: -30 to 140° F
Humidity Range: 5 to 95% (noncondensing)
Operate Time: 6ms
Relay Status: LED On = Activated
Dimensions: 1.250˝ x 2.750˝ x 1.000˝ (without track)
1.250˝ x 2.750˝ x 1.500˝ (including track)
Track Mount: 2.750˝ MT212 Mounting Track Sold Separately
Approvals: UL Listed, UL916, UL864, C-UL
California State Fire Marshal, CE, RoHS
Gold Flash: No
Override Switch: Yes
Contact Ratings:
15 Amp General Use @ 125 Vac
10 Amp General Use @ 277 Vac
10 Amp Resistive @ 30 Vdc (N/O)
7 Amp Resistive @ 30 Vdc (N/C)
1/2 HP @ 125 Vac
1 HP @ 250 Vac
1/4 HP @ 277 Vac
C300 Pilot Duty
Coil Current:
26 mA @ 20 Vac
31 mA @ 24 Vac
48 mA @ 35 Vac
14 mA @ 20 Vdc
18 mA @ 24 Vdc
28 mA @ 35 Vdc
Coil Voltage Input:
24 Vac/dc ; 50-60 Hz
Drop Out = 3 Vac / 3.8 Vdc
Pull In = 20 Vac / 20 Vdc
Specifications
Item Number | RIBMN24S |
Brand | Functional Devices |
Coil | 24VAC/DC |
Enclosed | No |
Track Mounted | Yes |
Type | Pilot |
