SAX81.03U | Flowrite Actuator, 24 Vac, Floating Control, Non-Spring Return | Siemens
The Flowrite SAX Valve Actuator is used with Flowrite Valves with 3/4-inch stroke. This electronic valve actuator requires 24 Vac supply to provide floating control of the valve. Other features of this valve actuator include UL listed for plenum installations, direct-coupled installation requires no special tools or adjustments, manual override with visual postion indication, non-spring return, and 180 lb (800N) nominal force with 30 sec run time.

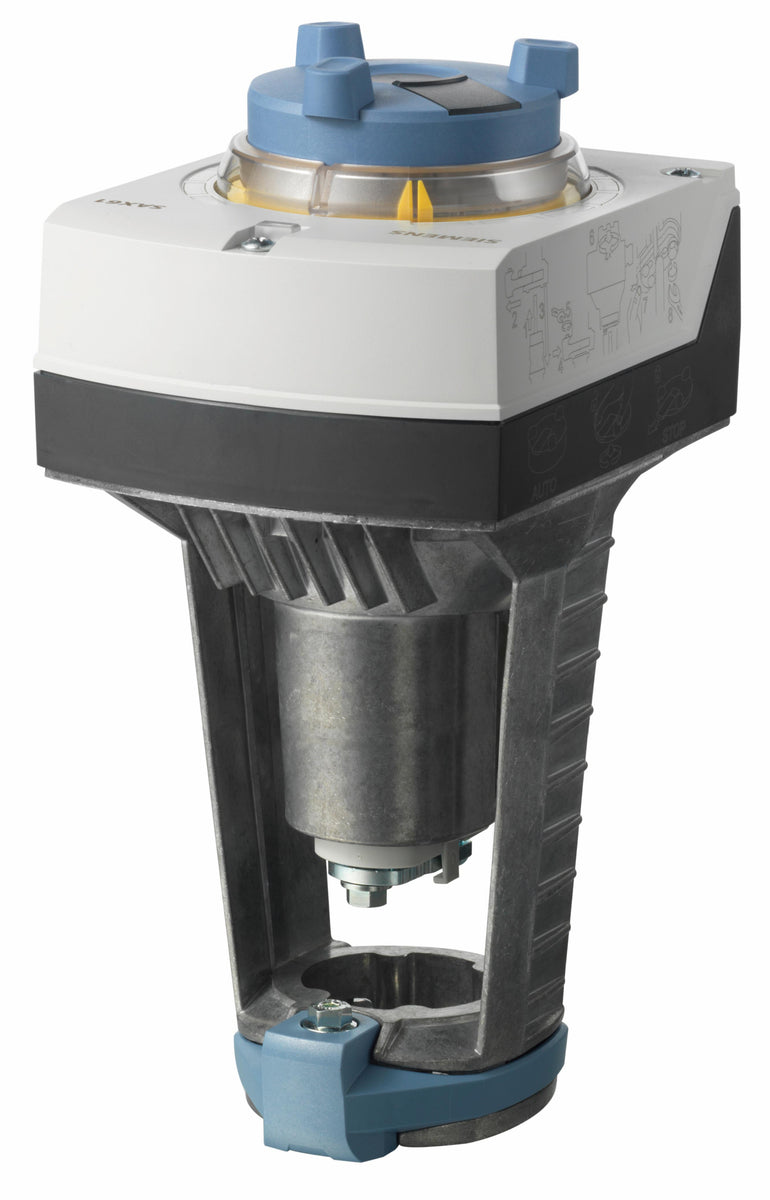

The photo is for representation purposes only and may not be a photo of product being purchased.
Search products similar to SAX81.03U
Documents and manuals
Siemens SAX81.03U Documents
Datasheet(SAX Electronic Valve Actuator Non Spring Return. 24 Vac. 3-Position Control Technical Instructions)Datasheet(Pressure Independent Control Series 2-Way Flanged Valves and Electromotoric Valve Actuators Specification Sheet)Datasheet(Electromotoric actuators SAX..)Basic documentation(Actuators SAX... SAY... SAV... SAL..)Declaration of conformity(EU Declaration of Conformity SAX31/61/81/MO)Declaration of conformity(RCM Supplier's declaration SAX31/61/81)Declaration of conformity(Test report EN 10204 (type 2.2))Environmental Declaration(Electromotoric actuators. SAX... SAY..)Installation instruction(SAX Electronic Valve Actuator Installation Instructions)Mounting instruction(Hilfsschalter ASC10.51)Mounting instruction(Stem heating element ASZ6.6)Mounting instruction(Potentiometer ASZ7.5)Dimension Drawings(Stroke actuator. non-spring return. 2D drawing. dwg/dxf format)Dimension Drawings(Stroke actuator. non-spring return. 3D drawing. dwg. stp format) Installation Instructions More Info
Overview
Details for SAX81.03U
Flowrite Actuator, 24 Vac, Floating Control, Non-Spring Return
Specifications
- Fail Safe
- No
- Positioning signal
- 3-position
- Position feedback
- DC 0...10 V (SA..6..)
- Power consumption
- 5 VA
- Mounting position
- Nema 1 (interior only), Upright to horizontal
- Ambient humidity, operation
- 95 % r.h.
- Operating voltage
- 24 VAC/DC
- Supply Voltage
- 24 VAC
- Frequency
- 50/60
- Stroke
- 20 mm
- Positioning time
- 30 s
- Stroke, mm
- 20 mm
- Ambient temperature, operation
- -5…55 °C
- Dimensions (W x H x D)
- 9.53 x 4.88 x 6.02 in
- Degree of protection
- IP54
- Spring return function
- Non-spring return functionality
