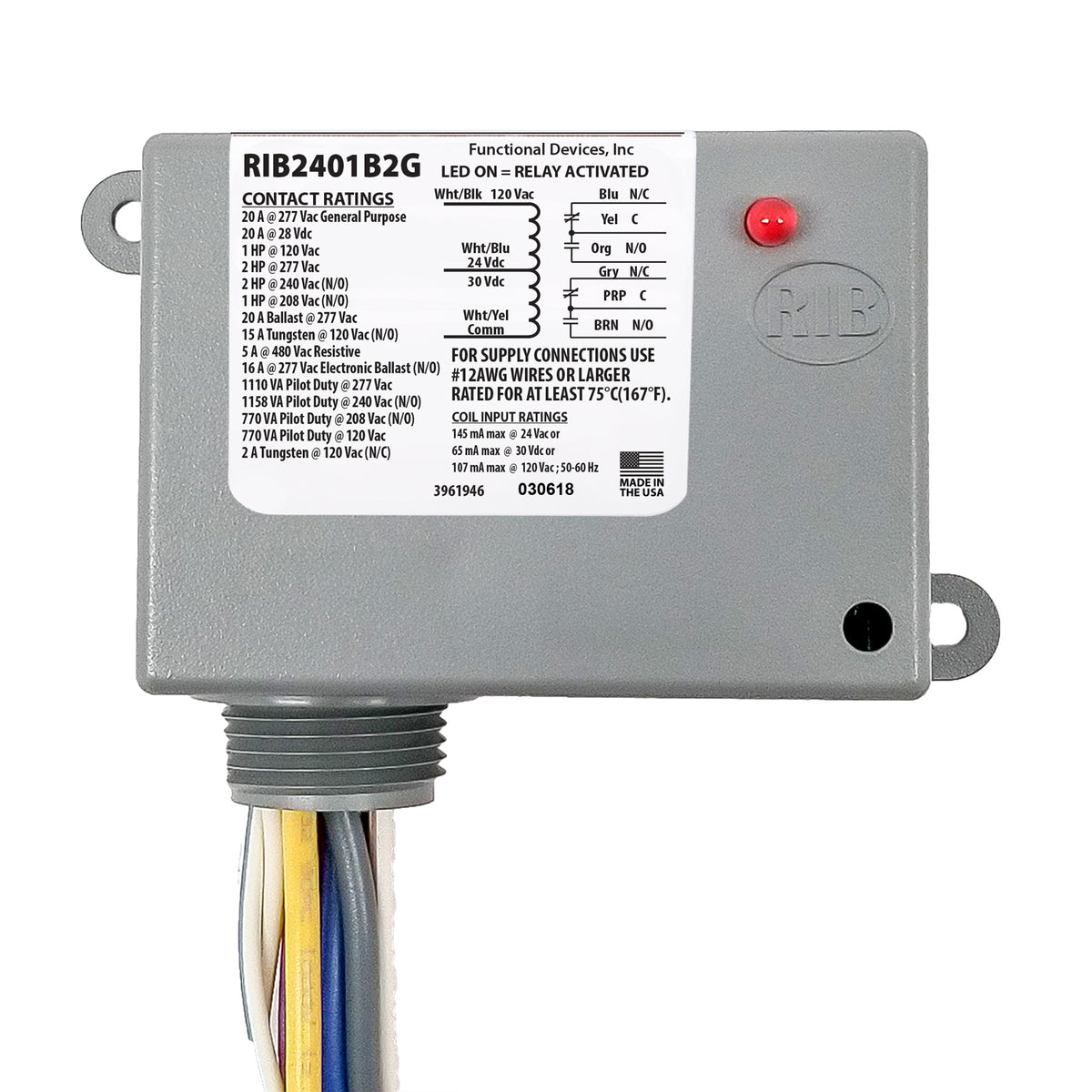

RIB2401B2G | Enclosed Relay 20Amp Dual SPDT 24Vac/dc/120Vac Ganged | Functional Devices
Power Relay, 20 Amp DPDT, 24 Vac/dc/120 Vac Coil, NEMA 1 Housing
Overview
Details for RIB2401B2G
Enclosed Relay 20Amp Dual SPDT 24Vac/dc/120Vac Ganged
Specifications
# Relays & Contact Type: DPDT Continuous Duty Coil
Expected Relay Life: 10 million cycles minimum mechanical
Operating Temperature: -30 to 140° F
Humidity Range: 5 to 95% (noncondensing)
Operate Time: 18ms
Relay Status: LED On = Activated
Dimensions: 2.30˝ x 3.20˝ x 1.80˝ with .75˝ NPT Nipple
Wires: 16˝, 600V Rated
Approvals: UL Listed, UL916, C-UL, CE, RoHS
Housing Rating: UL Accepted for Use in Plenum, NEMA 1
Gold Flash: No
Override Switch: No
Contact Ratings:
20 A @ 277 Vac General Purpose
20 A @ 28 Vdc
1 HP @ 120 Vac
2 HP @ 277 Vac
2 HP @ 240 Vac (N/O)
1 HP @ 208 Vac (N/O)
20 A Ballast @ 277 Vac
15 A Tungsten @ 120 Vac (N/O)
5 A @ 480 Vac Resistive
16 A @ 277 Vac Electronic Ballast (N/O)
1110 VA Pilot Duty @ 277 Vac
1158 VA Pilot Duty @ 240 Vac (N/O)
770 VA Pilot Duty @ 208 Vac (N/O)
770 VA Pilot Duty @ 120 Vac
2 A Tungsten @ 120 Vac (N/C)
Coil Current:
145 mA max @ 24 Vac
65 mA max @ 30 Vdc
107 mA max @ 120 Vac
Coil Voltage Input:
24 Vac/dc ; 120 Vac ; 50-60 Hz
Drop Out = 13.5 Vac / 15.5 Vdc
Pull In = 18 Vac / 22 Vdc
Specifications
Item Number | RIB2401B2G |
Brand | Functional Devices |
Coil | 120VAC |
Coil | 24VAC/DC |
Enclosed | Yes |
